Les raccords de plomberie assurent la liaison entre tubes, appareils et accessoires. Laiton fileté, raccords à glissement pour le PER, raccords à sertir pour le multicouche, raccords PVC à coller pour les évacuations : chaque famille répond à un usage précis et à une technique de montage propre. Connaître leurs dimensions, leurs avantages et leurs limites permet de choisir la bonne pièce du premier coup et de réaliser des installations étanches et durables. Ce guide passe en revue les principaux raccords hydrauliques et d’évacuation utilisés dans une maison.

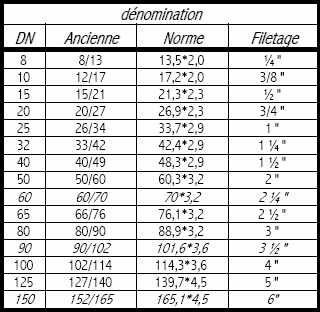

Comprendre les dimensions des raccords filetés
En plomberie, les filetages sont exprimés en pouces, mais l’usage courant en France emploie une double désignation en millimètres héritée des tubes acier. Les trois tailles principales sont :
| Pouces | Désignation courante | Tube associé | Contenance du tube | Usage type |
|---|---|---|---|---|
| 3/8″ | 12/17 | diamètre 12 | 0,11 L/m | Lavabo, WC, évier, lave-linge, robinet extérieur |
| 1/2″ | 15/21 | diamètre 16 | 0,18 L/m | Douche, baignoire |
| 3/4″ | 20/27 | diamètre 20 | 0,31 L/m | Alimentation générale, départ de collecteur |
La contenance du tube a une conséquence pratique : plus le diamètre est gros et la distance longue, plus il faut tirer d’eau froide avant que l’eau chaude n’arrive au robinet. C’est une raison de plus pour placer le chauffe-eau et le collecteur au plus près des points de puisage, comme expliqué dans notre guide du raccordement des sanitaires.
Les raccords en laiton

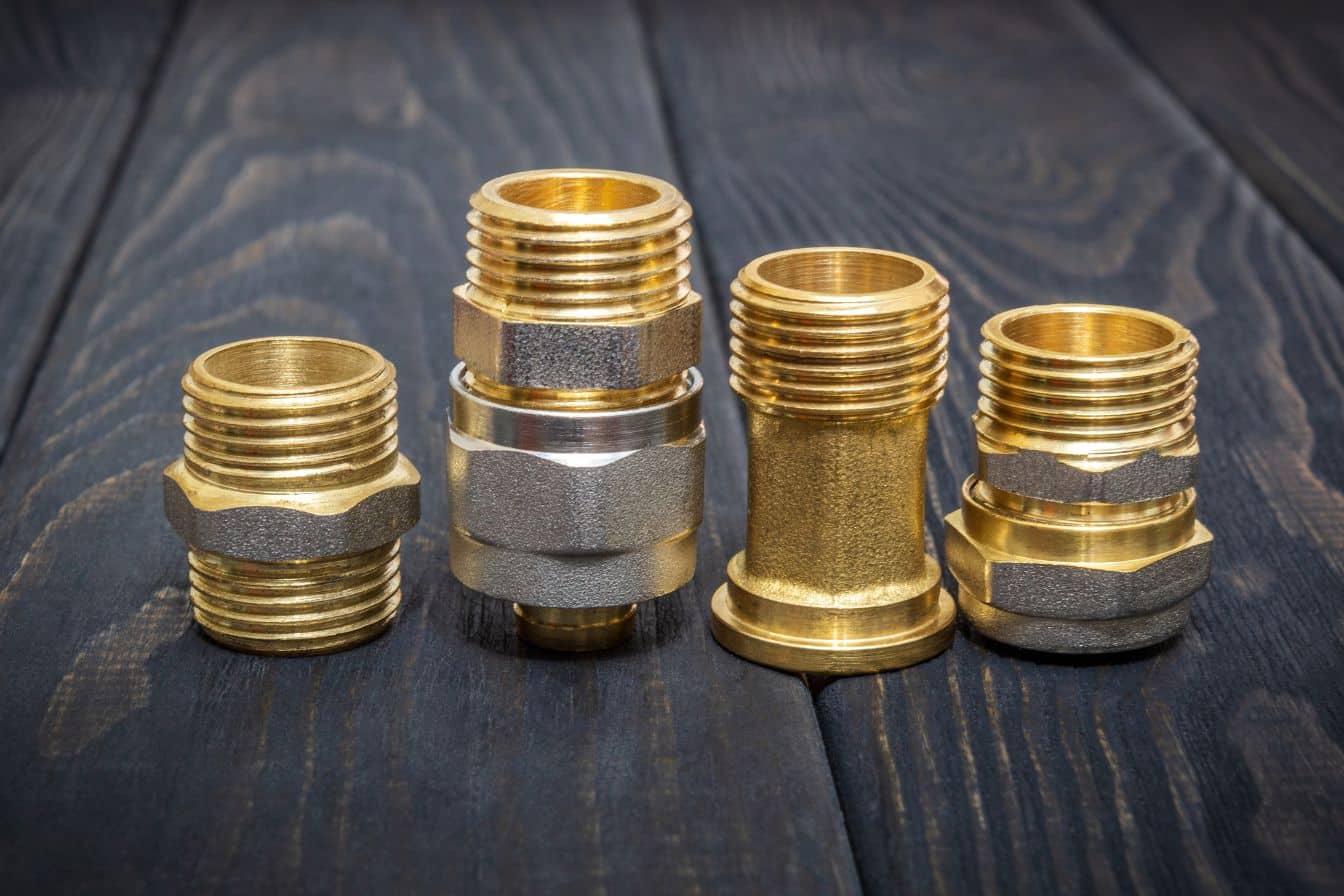

Les raccords laiton sont communs à tous les réseaux de plomberie. Ils servent de liaison entre les différents accessoires : vannes, réducteur de pression, collecteur, groupe de sécurité, robinetterie. Les modèles les plus utilisés sont :
- le mamelon égal mâle-mâle, qui relie deux pièces femelles de même diamètre ;
- le té femelle, qui crée une dérivation ;
- le bouchon femelle, qui obture une sortie inutilisée ;
- la réduction femelle-femelle et la réduction mâle-femelle, qui changent de diamètre ;
- le coude, qui change de direction.
Monter un raccord laiton à la filasse
L’étanchéité d’un filetage conique ou cylindrique sans joint se fait à la filasse de chanvre associée à une pâte d’étanchéité. La méthode :
- rayer légèrement le filetage mâle s’il est trop lisse, pour que la filasse accroche ;
- enrouler une fine mèche de filasse dans le sens du vissage, en partant du bout du filetage ;
- enduire de pâte d’étanchéité ;
- visser à la main, puis serrer à la clé sans forcer excessivement.
Une filasse enroulée dans le mauvais sens se déroule au vissage : c’est la cause la plus fréquente de fuite sur un raccord laiton. Le ruban PTFE est une alternative pour les petits diamètres, mais la filasse reste plus tolérante et plus fiable sur les gros filetages. Les raccords à portée plate, eux, s’étanchent avec un joint fibre ou caoutchouc, jamais avec de la filasse.
Les raccords PER à glissement
Le PER (polyéthylène réticulé) est le tube de référence pour la distribution d’eau chaude et froide en installation encastrée, posé dans des gaines rouges et bleues. Ses raccords à glissement fonctionnent sur un principe simple : le tube est évasé, enfilé sur l’embout du raccord, puis une bague est glissée par-dessus à l’aide d’une pince spécifique. La bague comprime le tube sur l’embout et assure une étanchéité parfaite, sans joint torique susceptible de vieillir.
Les principaux modèles sont :
- le raccord droit à glissement ;

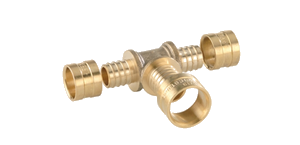

- le té à glissement ;
- le raccord à écrou fixe et le raccord à écrou tournant, pour se connecter sur un filetage ;
- le raccord de platine de douche, qui relie le tube encastré à la platine murale.
Le raccord à glissement est autorisé en encastré car il est réputé indémontable et fiable dans le temps. Il nécessite en revanche un outillage dédié (pince à expansion et pince à glissement).
Les raccords à sertir
Le multicouche (PER, aluminium et PER collés) se raccorde principalement par sertissage. Le tube est calibré et ébavuré, enfoncé dans le raccord jusqu’en butée, puis une pince à sertir déforme la bague inox du raccord autour du tube. Le multicouche a l’avantage de garder sa forme une fois cintré : il permet des réseaux apparents propres et rectilignes, idéaux en rénovation.

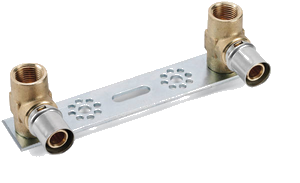

On trouve dans cette famille des raccords droits, tés, coudes, raccords à écrou tournant et platines à sertir. Le profil des mâchoires de la pince (TH, U, B…) doit correspondre exactement à celui du raccord : un sertissage avec un mauvais profil peut sembler correct et fuir des mois plus tard.
Raccords rapides multicouche
Des raccords instantanés « push-fit » existent pour le multicouche : le tube s’enfonce et une griffe le retient, l’étanchéité étant assurée par des joints toriques. Ils ne demandent aucun outil et sont parfaits pour une réparation ou une installation apparente. Ils sont en revanche déconseillés en encastré, faute de pouvoir les contrôler dans la durée.
Les raccords PVC à coller
Les évacuations d’eaux usées et d’eaux vannes sont réalisées en PVC, assemblé par collage. Les pièces les plus courantes sont :
- le coude (à 45°, 67° ou 87°) : on évite les coudes à 90° sur les collecteurs, qui ralentissent l’écoulement ;
- la culotte simple ou double, qui réunit plusieurs évacuations ;

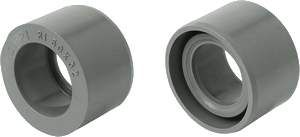

- la réduction, par exemple 40/32 pour raccorder un lavabo ;
- la selle de branchement, qui pique une dérivation sur un tuyau existant ;
- le tampon de réduction 93/40 ou 100/40, qui permet de raccorder une petite évacuation sur un tuyau de 100.
Réussir l’emboîtement d’un raccord PVC
- couper le tube d’équerre et ébavurer ;
- chanfreiner légèrement l’extrémité mâle ;
- marquer la profondeur d’emboîtement ;
- dégraisser les deux parties avec le décapant ;
- encoller le mâle puis la femelle, emboîter d’un coup sans tourner et maintenir quelques secondes.
Les diamètres à retenir : 100 mm pour le WC, 40 mm pour la douche, la baignoire, l’évier et le lave-linge, 32 mm pour le lavabo et le lave-mains. La pente des évacuations reste comprise entre 1 et 3 cm par mètre.
Les autres raccords à connaître
Le raccord Plymouth
Le raccord Plymouth (ou raccord à compression laiton pour PE) relie le tube polyéthylène noir à bande bleue de l’arrivée d’eau aux organes en laiton : vanne d’arrêt, compteur, réducteur de pression. Il se compose d’un corps, d’un écrou, d’une bague de serrage fendue, d’une bague anti-extrusion et d’un joint. L’ordre de montage des bagues est essentiel ; un insert est glissé dans le tube pour éviter qu’il ne s’écrase au serrage.
Le raccord cuivre à olive
Le raccord à olive permet de connecter un tube cuivre sans soudure : l’olive en laiton se déforme au serrage de l’écrou et vient s’écraser sur le tube. Il est très utilisé pour les raccordements de robinets d’arrêt, de chauffe-eau et pour les réparations en rénovation sur d’anciennes installations cuivre.
Le raccord diélectrique
Placé à la sortie d’un chauffe-eau électrique ou entre deux métaux différents (acier et cuivre, par exemple), le raccord diélectrique interrompt la continuité électrique et limite la corrosion par effet de pile.
Bien choisir son raccord
| Situation | Raccord conseillé |
|---|---|
| Réseau PER encastré | Raccord à glissement |
| Réseau apparent rigide | Multicouche à sertir |
| Réparation rapide | Raccord instantané |
| Liaison entre accessoires | Laiton fileté |
| Arrivée d’eau en PE | Raccord Plymouth |
| Évacuation | PVC à coller |
Un réseau de plomberie se conçoit comme un réseau électrique : un plan, des repères, des choix de matériaux faits à l’avance. La même logique de distribution en étoile se retrouve d’ailleurs côté électricité avec la pieuvre électrique, et la même rigueur de connexion avec les bornes de raccordement Wago.
