LES RESEAUX DOMESTIQUES

Il existe plusieurs solutions pour le câblage des réseaux mais quelle que soit la solution choisie, la norme impose de ramener chaque câble au tableau général. Etant donné qu'il se trouve dans une gaine, il sera très facile de le changer par la suite par un autre plus performant.
La première solution pour le câblage des réseaux est de tout passer en câble de grade 3 (bande passant entre 0 et 900Mhz) pour la télévision comme pour l'informatique. Je préfère la deuxième solution qui consiste à passer un câble coaxial pour la TV (bande passante entre 0 et 1Ghz) et des câbles de catègorie 6e pour le réseau informatique (bande passante entre 0 et 250MHz). Je pense qu'une seule TV dans une maison suffit dans la pièce principale alors que des prises informatiques dites de communication dans les autres pièces sont indispensables mais aussi imposées par la norme NFC 15-100. La bande passante quant à elle correspond à la vitesse à laquelle les données informatiques vont pouvoir passer dans le câble sans perte de signal.

Le réseau informatique domestique offre de nombreuses possibilités: - Connecter n'importe quel ordinateur de la maison sur le réseau internet - Mettre en relation tous les ordinateurs de la maison afin de partager des dossiers. - Relier n'importe quel ordinateur à la seule imprimante de la maison. - En réseau câblé pas besoin d'utiliser le wifi. - Jouer en ligne.

Le câble PTT 298 sert à faire la liaison entre le boîtier DTI et, la prise en Té ou RJ sur laquelle va se brancher la Box. Il est composé de 4 paires de fils de différentes couleurs. On utilise en principe les fils gris et blancs pour la ligne principale. Pour info, ce câble sert aussi pour l'interphone sur de courtes distances mais aussi pour le raccordement des cellules du portail électrique

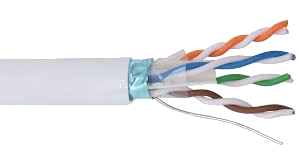

Le câble RJ45 sert à faire toutes les autres conexions, il en existe de toutes sortes mais j'utilise le câble FTP de CAT6. Le câble CAT6 a une bande passante de 250MHz, il comporte comme tous les autres 4 paires de fils, d'une section plus grosse que le câble PTT. L'ensemble des fils est entouré d'un blindage en feuille d'aluminium afin d'être moins sensible aux perturbations électromagnètiques.

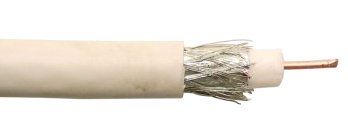

L'âme centrale est un mono brin en cuivre entourée d'un matériel diélectrique (isolant). Le diélectrique est entouré d'une tresse conductrice (ou feuille d'aluminium enroulée), puis d'une gaine isolante et protectrice. Sa forme particulière l'empêche de capter tout flux extérieur. Ce type de câble est utilisé pour la transmission de signaux numériques ou analogiques à haute ou basse fréquence.

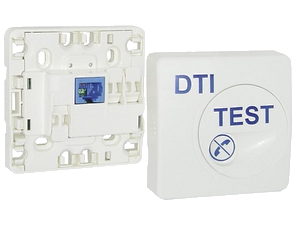

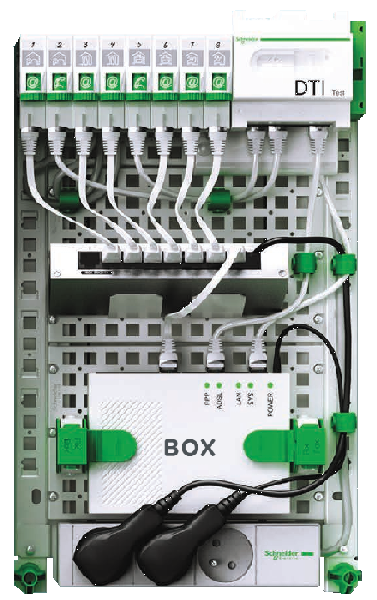

Le DTI: Dispositif de Terminaison Intérieur est un boîtier que nous devons installer dans le tableau. FT va se raccorder afin de faire le lien entre la partie réseau FT et, la partie privée.
C'est un boîtier de dérivation muni d'une prise test. En connectant une box directement dessus, on déconecte l'ensemble du réseaux en aval et on peut s'assurer du bon fonctionnement de la ligne ( abonnement ouvert)

Le raccordement de la prise, se fait en enlevant la face avant puis en passant les deux petits fils gris et blancs par l'arrière de la prise en Té.
Ensuite il faut glisser les fils gris et blancs dénudés de 5mm sous la petite languette. J'ai tendance à arrondir la partie cuivrée afin qu'elle s'enroule autour de la vis au moment du serrage.
Bien contrôler la bonne tenu du câble car, ce n'est pas toujours évident.

Le tableau ci-contre, nous montre les fils qui servent à la transission des données ( 1, 2, 3, 6 ), les deux autres paires n'ont pas de fonctions précises mais elles peuvent servir pour une deuxième prise RJ45. Dans ce cas là le câblage n'est pas simple à réaliser car il faut faire la concordance des couleurs.
La paire bleue a quand même une fonction précise: le téléphone. Effectivement, ces deux fils ont la même fonction que nos deux fils gris et blancs vu dans la précédente page. La paire de fils marron peut quant à elle servir à la ligne ADSL ou à une ligne fax.

Toutes les opérations qui vont suivre sont très minucieuses: Utilisez les outils décris plus loin.
Dénudez le câble avec le coupe câble: il va juste couper la première peau.
Défaites le blindage et le fil conducteur puis supprimer les. Coupez aussi la protection centrale et déroulez les 4 paires de fils.

Commencez à positionner les fils dans l'ordre du câblage type B. Les fils se croiseront forcément à la base, mais ce n'est pas grave. Tendez les fils en les serrant entre vos doigts juqu'à ce qu'ils soient tous parallèles puis couper les avec la petite pince à 1cm de longueur.

Une fois le câble coupé, il faut positionner le fil marron à droite et la fiche plastique avec l'ergot de verouillage en bas et glisser l'ensemble des fils dedans. La fiche possède des guides ce qui pose aucun problème de positionnement. La gaine extérieure est plus grosse que le passage au niveau de la fiche transparente donc, il faut l'applatir un peu afin que le câble se coince dans la fiche transparente.

Enlever la face avant de la prise TV. Dénudez le câble sur 10 mm en essayant de ne pas abimer le blindage et, le rabattre en arrière. Enlever l'isolant central afin de faire apparaître le conducteur en cuivre. Dévissez complètement la vis au niveau de la prise et, introduire le câble en cuivre jusqu'à ce qu'il apparaisse dans le petit trou au bout de la flèche.

A l'autre extrémité du côté du tableau on dénude le câble de la même façon mais on vient visser une petite fiche. A l'aide d'une pince coupante on vient couper la partie en cuivre qui dépasse.

La pince à dénudée, va juste couper la gaine extérieurE afin de ne pas toucher les fils conducteur. Deux sens de rotation permettent d'avoir deux profondeurS de coupe.

La pince coupante, permet de couper les fils au plus prêt de la prise RJ45 afin de ne pas géner la fermeture du capot. Elle permet aussi de couper pr2cisément les fils avant de les introduire dans la fiche transparente.

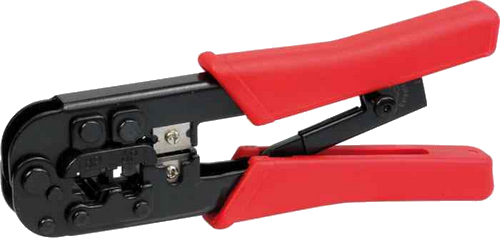

La pince à sertir va finaliser le travail en enfoncant les picots dans chacun des fils.

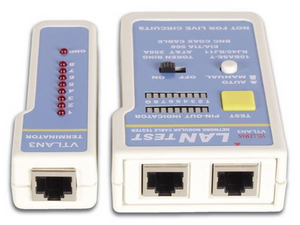

Une fois le travail terminé, il faut contrôler le bon fonctionnement de chaque câble avec des appareils qui ressemble à des chenillards. Si un fils est coupé ou mal raccordé la led correspondante ne s'allumera pas sur le chenillard.
