On fixera le petit tableau de communication directement avec des vis dans la goulotte à 50cm du haut. Le tableau 4 rangées se mettra juste en dessous (suivant les modèles, il faudra laissé de la place pour les capots). Attention aussi au sens, barette de terre en bas et support de peigne en haut.

J'enlève systèmatiquement les borniers de répartition des phases car, comme on peut le constater certains trous n'ont pas beaucoup de matière et, au serrage, il m'est arrivé plus d'une fois d'abîmer le pas de vis dans le laiton en serrant trop fort. Ces bornes ne sont plus justifiées aussi car il existe des barrettes mécaniques qui sont beaucoup plus efficaces

Après avoir mis les peignes 13 modules en place, on peut clipser tous les disjoncteurs suivant le plan d'implantation préparer dans le chapitre 'Préparation des documents'. On remarquera aussi les peignes mécaniques sur les côtés qui permettent d'alimenter toutes les rangées (entraxe de 115mm)

Les prises tableau seront raccordées en 1,5mm² et protègèes par un disjoncteur 2A afin de limiter le branchement d'appareils électroportatifs autre que informatique.

Le câble V/J du parafoudre sera ramené sur la barrette de terre.

Dans la goulotte je prépare systématiquement, les câbles d'alimentation en 16mm², le câble de terre en 16mm² et, une rallonge pour raccorder provisoirement le tableau sur le coffret de chantier.

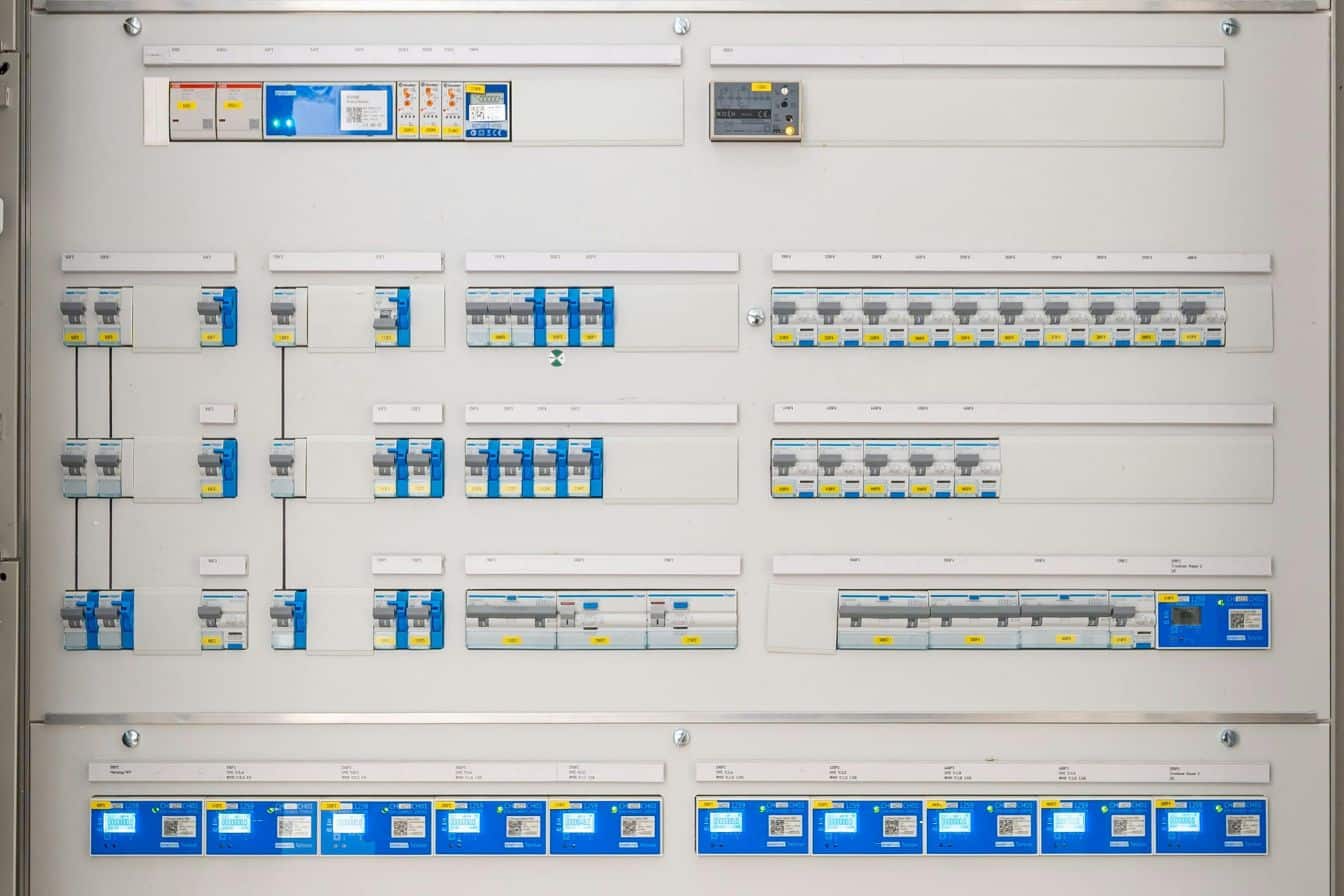

TABLEAU FINI
