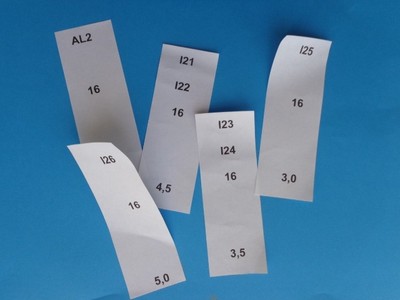

Les caractèristiques de la gaine à préparer sont imprimèes sur une feuille A4 comprenant 8 étiquettes de 107mm x 35mm.
On retrouve bien, le nom des interrupteurs ainsi que le diamètre de la gaine et, sa longueur.
Les étiquettes devront être collées à 2 / 3cm de l'extrémitée de la gaine.
La longueur des fils devra être de 25cm d'un côté afin d'être raccordée dans la boîte de comble. De l'autre côté, les fils seront reccourbés à l'intérieur de la gaine

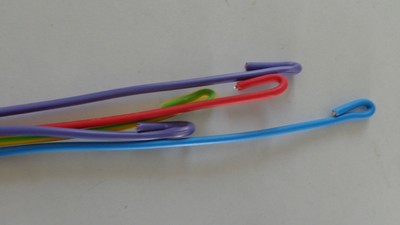

Les fils seront recourbés et, décalés afin que l'on puisse filer facilement la gaine. On arrive a filer une gaine jusqu' à 7m sans tire fils.
Au delà, on gardera l'aiguille afin de faciliter le passage des fils sur les grandes longueurs.

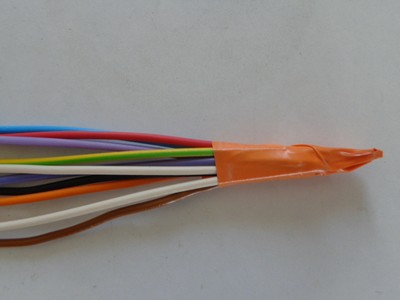

Dans le cas, ou il y a beaucoup de fils a passer dans une gaine, il est préférable de garder les fils droit et de mettre un bout de scotch à l'extrémité.

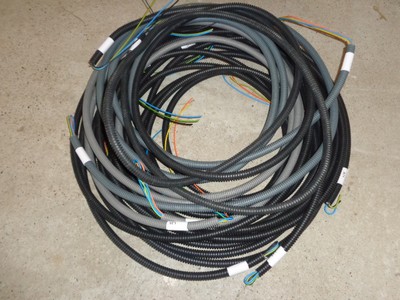

Toutes les gaines interrupteurs seront filées en fonction de la couleur des fils choisi dans le tableau précedent. Pour les éclairages je priorise des gaines préfilèes (orange, bleu et V/J).
Afin de s'y retrouvé plus facilement, on séparera les gaines éclairage des gaines interrupteurs.

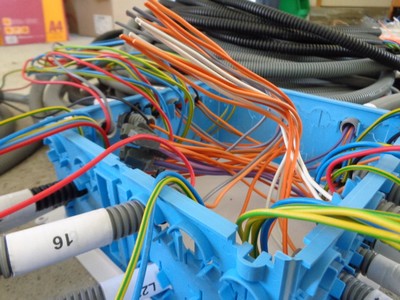

Les gaines seront positionner dans la boîte dans la même position que sur le plan électrique.
On essayera au maximun de positionner chaque retour lampe à la verticale de sa gaine éclairage.

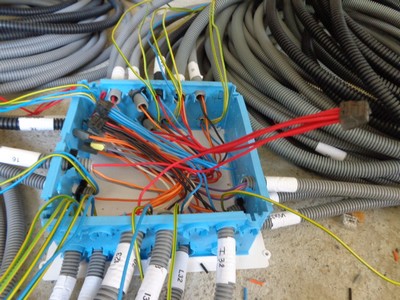

Une fois toutes les gaines passées, on regroupe et, on coupe les retours lampes, les navettes et, les alimentations lampes afin de les raccorder fil à fil avec des Wagos.
On fait de même avec les phases , les neutres et, enfin les V/J.
Attention de bien séparer les phases et neutres en cas de 2 alimentations différentes dans la boîte.

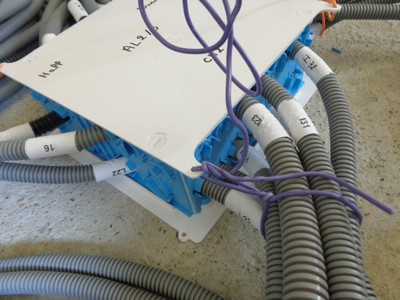

Après avoir fermé et inscrit des repères de pièces sur le couvercle, on va attacher chaque groupe de gaine au bord de la boîte

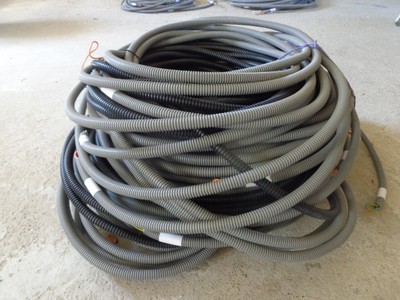

Chaque groupe de gaine est enroulé et attaché par dessus la boîte de comble.
Le diamètre d'enroulement doit être le plus petit possible afin de tenir sur la boîte cela évitera que les gaines tombent toutes seules au moment de la mise en place sur chantier.
