Dans ce chapitre, je vais vous expliquer comment préparer des pieuvres éclairage, vous pourrez aussi consulter une page A propos des pieuvres qui en explique le principe ou le chapitre 'Préparation des documents' qui vous aidera à préparer vos plans électrique.

Fichier disponible sur demande via le Forum section 'Entraide'

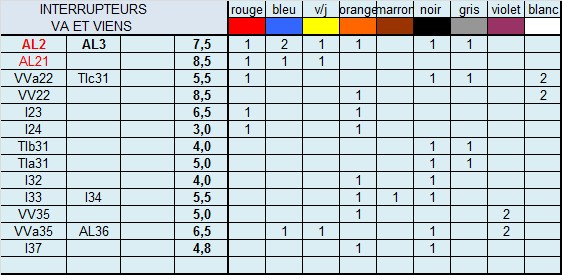

J'utilise un petit tableau Exel pour préparer mes pieuvres, il se décompose en trois morceaux: Le recenssement de tous les fils, le calcul de la longueur des gaines pour les interrupteurs et, le calcul de la longueur des gaines pour les éclairages.

Nous allons voir comment remplir ce tableau.

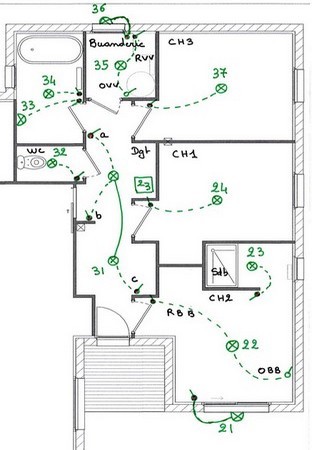

AL2 - AL3: Cette pieuvre comporte plus de 8 lampes, donc nous sommes obligé de mettre deux alimentations. La phase 1 sera rouge et, la phase 2 sera noire (voir sous chapitre norme interne). La gaine d'alimentation comporte en plus un fil gris pour le retour au télérupteur dans le tableau et, un fil orange pour la commande de la lampe.

AL21: La lampe 21 correspond à un éclairage extérieur, le trait est en continu car, la liaison se fera sur le chantier en câble U1000RO2V afin de faciliter l'étanchéitée. Au niveau de l'interrupteur on tire une alimentation en 3x1.5mm² préfilée Rouge-Bleu-V/J. Cette alimentation pourra éventuellement alimenter une prise extérieure en 10A. De plus étant donné qu'il y a un neutre on pourra rajouter un voyant témoin d'éclairage extérieur.

VVa22 - Tlc31: Ici, on se trouve avec deux alimentations différentes. VVa22 sera sur l'alimentation rouge, le petit 'a' veut dire qu'il y a une phase qui arrive à ce point et, le Tlc31 sera sur l'alimentation noire, le fil gris ramenera l'information au télérupteur dans le tableau.

I23: L'interrupteur est alimenté par une phase rouge et, le retour lampe se fait par le fils orange.

Tlb31: Le bouton poussoir est alimenté par un fils noir car, on se trouve sur la deuxième alimentation et, le retour, se fait par un fil de couleur gris. Le gris est réservé exclusivement pour les retours télérupteurs.

I33 - I34: Deux interrupteurs dans une même gaine, l'alimentation se fera par le fil noir, le premier retour pour le centre est orange et, le deuxième retour pour l'applique est marron.

VV35: Cette gaine correspond au va et viens de la lampe 35, les deux fils violet correspondent aux navettes et, le fil orange servira de retour pour la lampe.

VVa35 - AL36: Dans cette gaine, on retrouve une alimentation pour la lampe extérieure, l'alimentation du va et viens et, les deux navettes. La phase noire ici sert pour le va et viens et, l'éclairage extérieur.
